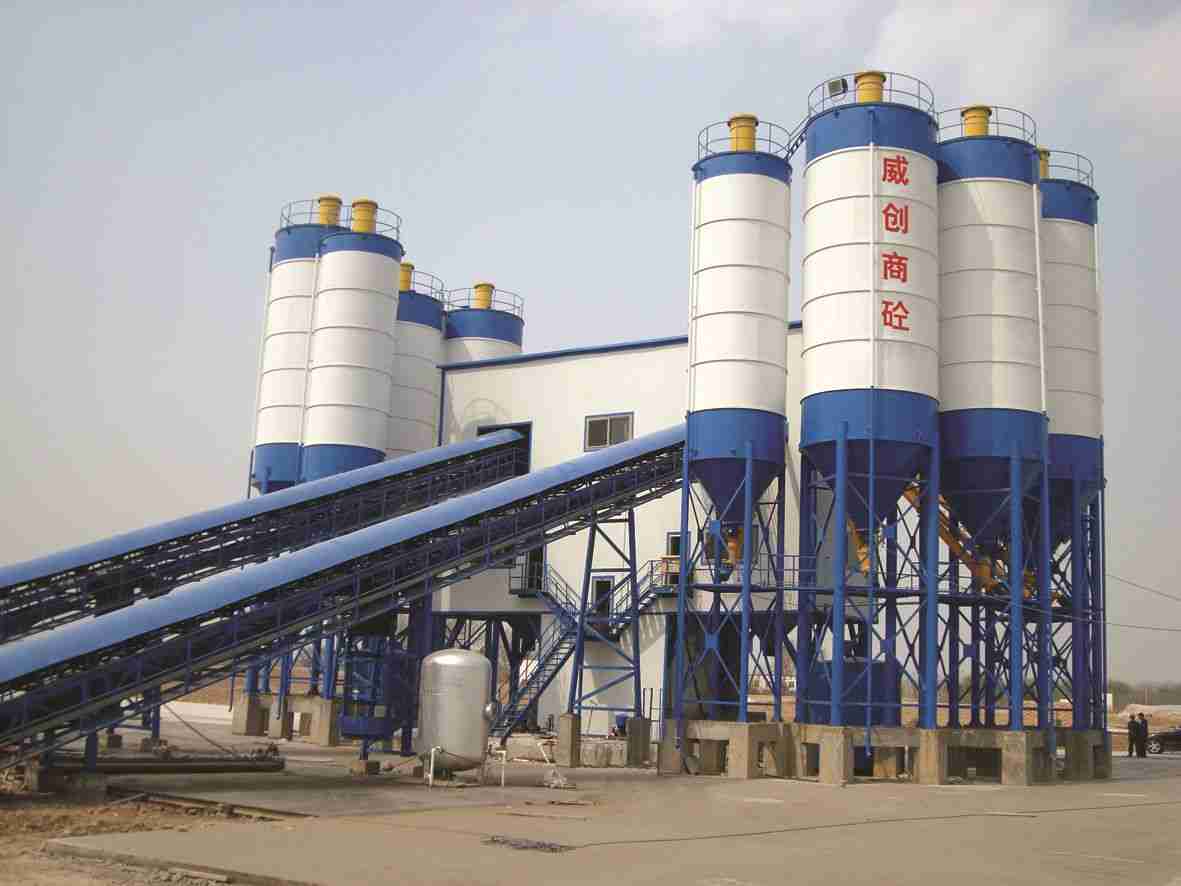

產品名稱:混凝土攪拌站
產品型號:HZS120、HZS180、HZS240
配套設備:JS2000-4500混凝土攪拌機、PLD3200-4800混凝土配料機、主站結構、水平膠帶機、上料膠帶機、卸料裝置、主站除塵、出料斗、氣路系統、螺旋給料裝置、主站外圍、粉煤灰稱量系統、水計量系統、外加劑計量系統、水泥計量系統、螺旋輸送機、操作室、操作系統。
產品特點:生產效率高、稱量精度高、主站采用歐洲先進的鉸銷式結構、可靠性高、操作簡單、維護方便。
產品應用:適用于商品混凝土攪拌、管樁、大型工程項目及水泥構件制品生產廠。
一、電控系統
1、高可靠性
(1)各種電氣元件如施耐德、西門子、歐姆龍、托利多等,有力的保證了電控系統的穩定性。
(2)充分的保護措施。
2、完善的管理功能
(1)多達3萬種的配方庫,可隨時修改和調用,滿足用戶混凝土生產的需要。
(2)運用方便的生產調度管理功能,可儲存客戶的訂貨資料,由電腦對混凝土的生產供應進行合理的調度安排,減少中間調度環節。
(3)超過一種各式打印報表,可隨時記錄,打印所需資料。
3、高精度
落差自動補償,動態逐次逼近,脈沖精稱方法保證配料精度和混凝土質量。
二、自動化程度高:
可對配料、稱量、上料、供水、攪拌出料等工序實現自動化控制。同時還具有手動控制供自由選擇。
三、計量性能:
不論是骨料、粉料和摻和料還是水的稱量,均采用高精度的傳感器,各稱單獨(累計)稱量能保證準確的計量,且工作性能穩定。
四、性能:
所有的粉料物料從上料、配料、記重、加料到攪拌出料都在密封狀態下進行。主樓內配置完善的除塵系統,全封閉結構的骨料皮帶運輸機,的降低了粉塵和噪聲對環境造成的污染。
五、維護性能:
1、每個保養,維修部位都設有走臺或樓梯,方便檢查與檢修操作。
2、采用封閉式的皮帶機,下部設有溢料口,能有效防止粉塵及砂石四處散落。
3、皮帶機采用重錘張緊結構,免除生產過程中的調整作業。
六、高度的可靠性
1、攪拌葉片采的高錳合金材料,軸端支承及密封形式采用的多重密封,的提高了主機的性能。
2、對長受沖擊、易損處,如卸料斗、過渡斗等處采用鋼板在里部補強;環型皮帶結合處硫化粘貼,使用壽命比普通的鉚接增長3倍。
七、攪拌性能
攪拌主機具有機理結構緊湊、工作可靠、生產效率高、能耗低、噪音小等優點。對于干硬性、半干硬性、塑性及各種配比的混凝土攪拌效果好。
八、攪拌主樓
攪拌主機采用H型鋼作為主梁,機構穩定牢固,抗振能力強。樓內的電纜布置采用專用布線槽,整潔美觀又利于保護電纜。外觀采用壓型彩鋼板,美觀大方。
九、骨料配料及輸送裝置
1、可根據需要設有三到四個骨料料倉,骨料倉下部為單獨的骨料稱量斗和骨料放出皮帶機。用裝載機或皮帶輸送機向骨料倉供料。
2、骨料提升斜皮帶機負責將骨料送到過渡儲料倉。斜皮帶機采用重錘張緊,工作可靠,輸送傾角≤20.皮帶機設有溢料出口,能有效地防止粉塵及砂石四處散落。
技術參數
型號 | HZS120 | HZS180 | HZS240 | |
理論生產率(m3/h) | 120 | 180 | 240 | |
攪拌主機 | 型號 | JS2000 | JS3000 | JS4500 |
攪拌功率(KW) | 2×37 | 2×55 | 2×75 | |
出料容積 (m3) | 4 | 4 | 4 | |
骨料粒徑 | ≤180 | ≤180 | ≤180 | |
配料機 | 倉容量(m3) | 30 | 30 | 30 |
倉格數 | 4 | 4 | 4 | |
總功率(KW) | 800 | 800 | 800 | |
稱量范圍與精度 | 骨料 | 4000±2% | 4000±2% | 4000±2% |
水泥 | 2400±1% | 2400±1% | 2400±1% | |
粉煤灰 | 800±1% | 800±1% | 800±1% | |
水 | 1000±1% | 1000±1% | 1000±1% | |
外加劑 | 50±1% | 50±1% | 50±1% | |
總功率(KW) | 150 | 190 | 220 | |
卸料高度 | 4 | 4 | 4 |
主要配置價格表
名 稱 | 規 格 | 數量 | |||
主站結構 | 下部立柱 | 1套 | |||
攪拌層平臺 | 1套 | ||||
上部排架 | 1套 | ||||
配料層平臺 | 1套 | ||||
進料層屋架 | 1套 | ||||
外圍骨架 | 1套 | ||||
梯子、小平臺、欄桿 | 1套 | ||||
攪拌主機 | 雙臥軸強制式攪拌機 | JS1500-4500 | 1套 | ||
驅動電機 | 2X37-75KW | 1臺 | |||
減速機 | 1臺 | ||||
注油泵 | 1臺 | ||||
自動注油裝置 | 1臺 | ||||
骨料稱量裝置 | 骨料倉 | 四格地壟 | 1套 | ||
弧門 | 8套 | ||||
稱量斗 | 2000-3000KG | 4套 | |||
氣缸 | 缸徑100 | 8套 | |||
振動器 | MVE100/3 | 4只 | |||
水平膠帶機 | 電動滾筒 | 11-22KW | 1臺 | ||
輸送帶 | B=800-1200 = V=2M/S | 1條 | |||
彈簧清掃器 | 1套 | ||||
空段清掃器 | 1套 | ||||
托輥 | 槽型 | 若干 | |||
托輥 | 槽型調心 | 若干 | |||
托輥 | 平行 | 若干 | |||
托輥 | 下平行調心 | 若干 | |||
螺旋拉緊裝置 | 1套 | ||||
改向滾筒 | Φ500mm | 1個 | |||
機架及急停裝置 | 1套 | ||||
上料膠帶機 | 懸掛減速機 | 包膠37-75KW | 1臺 | ||
輸送帶 | B=800-1200mm V= V=2.5M/S | 1條 | |||
彈簧清掃器 | 1套 | ||||
空段清掃器 | 1套 | ||||
改向滾筒 | Φ500mm | 1套 | |||
托輥 | 槽型 | 若干 | |||
托輥 | 槽型調心 | 若干 | |||
托輥 | 平行 | 若干 | |||
托輥 | 下平行調心 | 若干 | |||
導料槽 | 1套 | ||||
垂直拉緊裝置 | 1套 | ||||
機架及急停裝置 | 1套 | ||||
卸料裝置 | 攪拌機蓋 | 1套 | |||
骨料預存斗(內置門) | 3-5立方米 | 1套 | |||
氣缸 | 2-φ100等 | 1只 | |||
主站除塵 | 大型燈籠收塵 | TZC50 | 2臺 |
以上為商品混凝土攪拌站標準配置,根據配置和數量不同,整套價格會(huì )有差異。
